製品概要

累計10万台の実績
オカノのフィクスチャーここにあり！

ICT用フィクスチャーに関しては、すべて自社にて設計・製造しております。弊社独自の設計基準を設けており、高精度・高耐久性の治具をお客様にご提供しております。 片面治具、両面治具、ファインヒットプローブ治具（注１）、他社メーカー製ＩＣＴ治具（注２）の製作が可能です。

注１：ファインヒットプローブ治具
　　　コイルバネ式プローブでの実用最小ピッチが1.3ｍｍ程度に対してファインヒットプローブ治具では
　　　０.５ｍｍピッチまでのピン立てが可能です。0.5ｍｍピッチのＩＣリード間のショートチェックや
　　　微小チップのピン立てに有効です

注２：日置、新電子、テスコン、タカヤ、パルステック製などの治具製作の実績がございます。
　　　その他、サンプル治具をお借りできればご要望に沿った治具製作が可能です。

「片面治具」　　　　　　　　　　

• コンタクトピンが半田面（下面）のみで製作するインサーキットテスター用フィクスチャー治具です。

• 上部の治具が、固定式押さえ棒で構成されるので安価に製作が可能です。

---

「両面治具」

• コンタクトピンが半田面（下面）及び部品面（上面）の両側コンタクトするインサーキットテスター用フィクスチャー治具です。

• 上部の治具ピンは通常、インターフェースピンを使用して下側のコネクタまで配線されます。

• 片面ピンボードに比べて実装基板へのストレスがかかりやすい為、弊社独自のノウハウで安全にコンタクト致します。

「歪み測定」

• 治具製作後の基板にかかる歪みの計測をしています。

• 独自のノウハウでお客様のご要望にあった歪み閾値を設定しています。

「ファインヒットプローブ治具」

• 従来ピンコンタクトをあきらめていた1.27ｍｍピッチ未満にも対応できる極細ピンです。

• ピン径0.3なので、直列配置0.6ｍｍ、千鳥配置0.5ｍｍのピン立てが可能です。

• ＱＦＰリード、チップフィレットのコンタクト実績がございます。

• 現行仕様では、メンテナンスも容易な構造になりました。

　　　　　

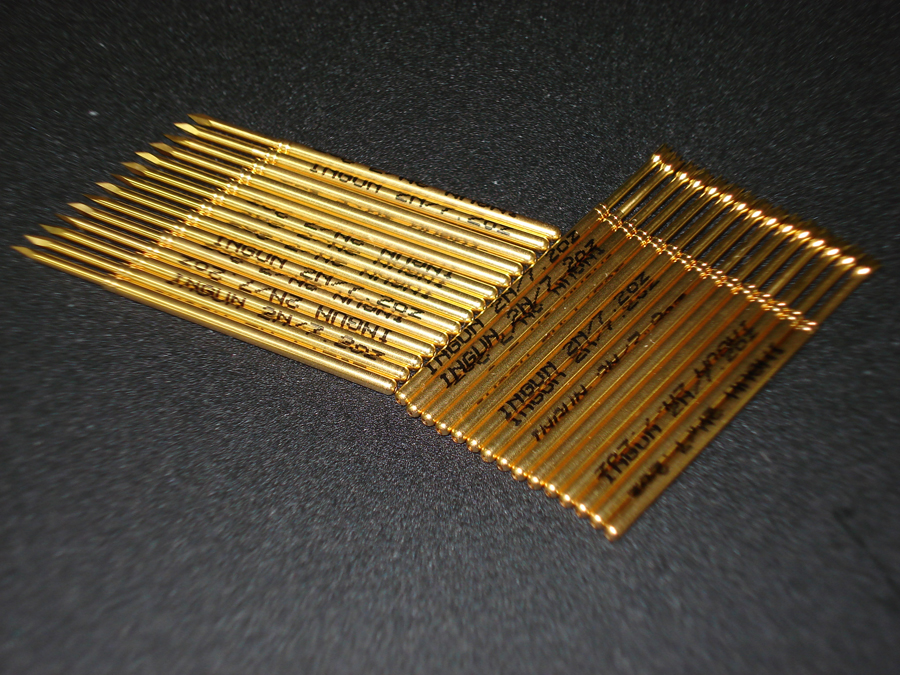

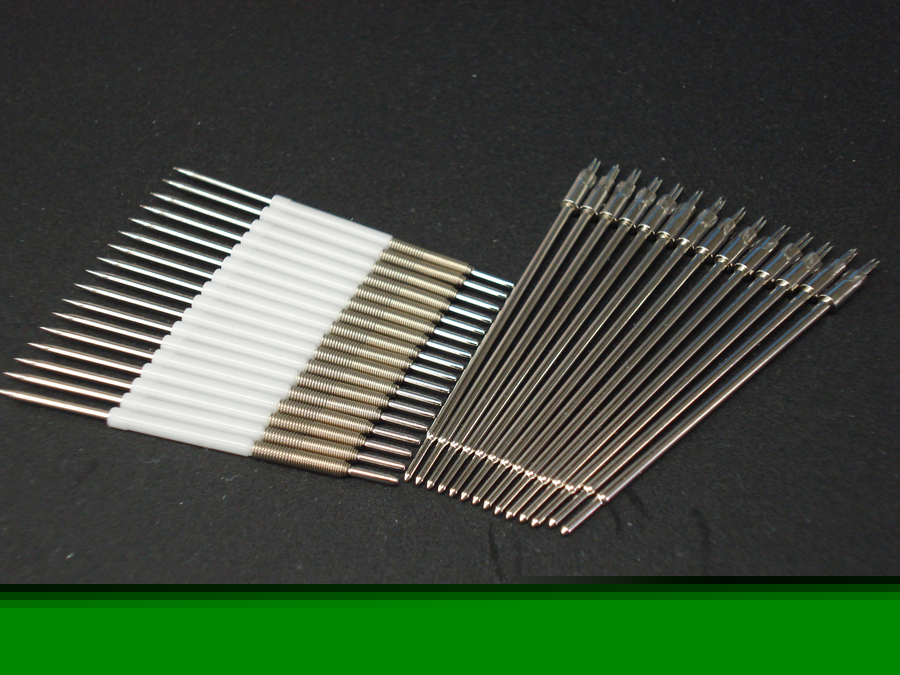

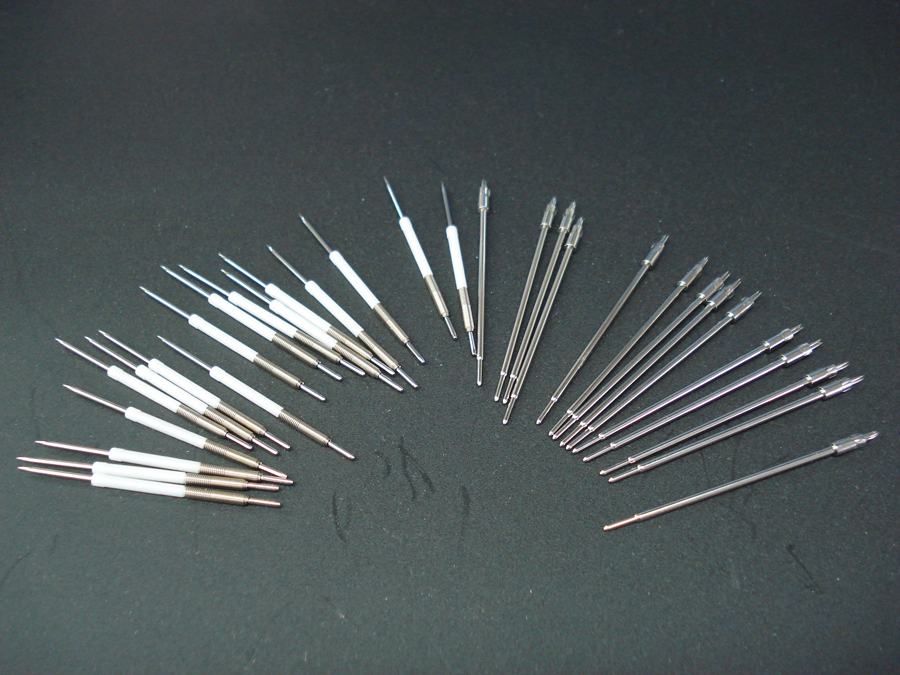

「コンタクトプローブ」

オルガン製品、インガン製品を取り扱っております。

「フラックス除去プレート」

• ピンボード治具の接触不良に効果抜群！

• ピン先へ溜まったフラックスや汚れを除去します。

• ガラエポ（ガラス合成樹脂積層基板）表面にシリコンゴムコーティングされております。尚、粘着面はアルコールで洗浄することで繰り返し使用可能です。

• 両面治具対応可能です

• 耐静電性に優れています。

• 最小サイズ　５０ｍｍ×５０ｍｍ　最大サイズ　３５０ｍｍ×５００ｍｍ　厚さ　１．０ｍｍ~２．０ｍｍ

• お客様のニーズにより、上記サイズ内で加工に対応致します。
  （基板外形、シリコンゴム膜厚及び粘度）
  お気軽にご相談下さい。

---

その他

「DIPパレット」

• フロー工程においての基板雄反り防止、確実なはんだ付けを実現できます。
