オカノ電機株式会社はカスタムオーダーメイド装置を専門とする会社です。

English中文(簡体)Malay

TEL. 042-471-3316 TOKYO JAPAN

ユニットチェッカー/製品一覧UNIT CHECKER

サービス一覧


○○○○○○○○イメージ

実装基板の機能検査機器を製作しておりますお客様のカスタムニーズにお応えします。

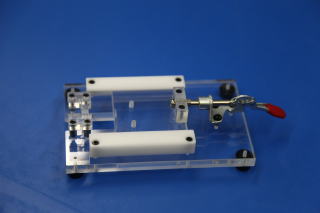

コネクタ脱着治具
ねじ締め治具
半自動エアープレス
耐熱エイジング用治具
         ets


製品一覧

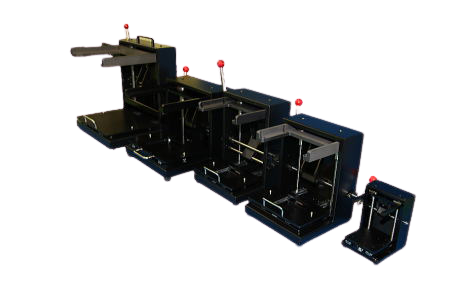

「J タイプ」

  • BOXタイプの治具です。ハンドルをプレスすることにより下面からステージが上昇し、コンタクトプローブが基板に接触することで検査を行います。
  • 簡易的なピン立てメカから検査回路を含めたファンクションシステムまで、
    あらゆるニーズに対応できます。
  • 幅350mm〜650mm筐体までと多種のラインナップです。
  • 非常にローコストになっています。(本体部 36,000〜 )
  • 筐体の標準化により短納期での製作も可能です。
  • 本体前後にパネル加工、部品取り付け、また下部にはアルミBOX(オプション)をつけることで検査回路や電源類の収納もできる為、オールインワンのシステム構築が可能です。
  • その他、ご要望に合わせた機構部、検査回路の設計・製作が可能です。
    お気軽にお問い合わせ、ご相談下さい。
  • カタログ PDF


「ZPタイプ」

ピン治具部交換可能な治具です。
ハンドルをプレスすることでコンタクトプローブが垂直に基板に接触し、検査を行います。
  • 簡易的なピン立てメカから検査回路を含めたファンクションシステムまで、
    あらゆるニーズに対応できます。
  • プレス1台で治具部の交換が可能のため、2台目以降は治具部のみの製作でコストダウンがはかれます。
  • 筐体サイズのバリエーションは5種類あります。
  • シリンダを使用しての上下動作のみでなく、作業性を向上する基板セットステージの前後動作も人気です。
  • 高精度なピン立てが可能です。(オカノファインヒットプローブφ0.3mm ピン使用可能。
  • その他、ご要望に合わせた機構部、検査回路の設計・製作が可能です。
    お気軽にお問い合わせ、ご相談下さい。
  • カタログ PDF

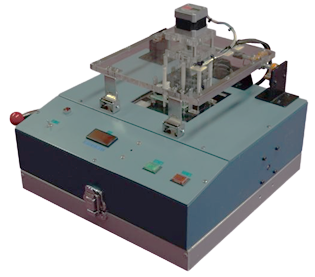

「特殊プレスタイプ」

  • 自動、半自動とごニーズに合わせて、メカ部を製作します。
  • シリンダを使用しての上下動作のみでなく、作業性を向上する基板セットステージの前後動作も人気です。
  • コネクター脱着治具 ねじ締め治具などのプローブを立てない治具も製作しております。

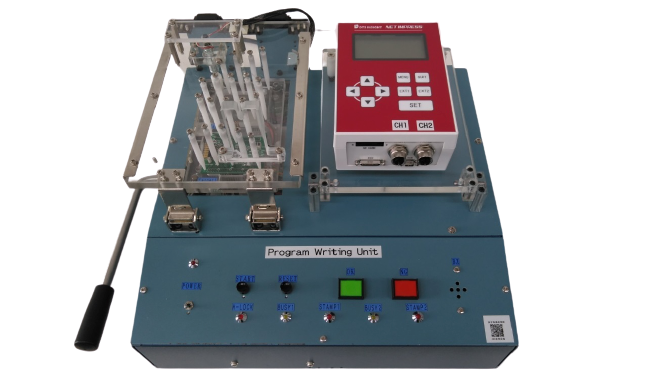

「フラッシュロム書き込みタイプ」

例:多面付基板への書込みシステム

Buffer基板を経由して、25面付基板の書込みを行います。
制御側で5面ごとに順次25面分書込みを行います。

上記以外のラインシステム提案なども行っております。

〔ソフトに関するお問い合わせ先〕
東京電機産業株式会社
TEL:03-3481-1113 FAX:03-3481-9534
営業担当:山崎
E-MAIL:futoshi@tokyo-densan.co.jp

カタログ PDF

「表示自動検査付きファンクションテスター ESF2003」

CCDカメラを使った表示自動検査付きファンクションテスターです。LCD、LED様々な表示パターンを識別可能 CAN・LIN・232Cなどさまざまな通信規格に対応。バーコード使ったトレサビリティー管理に最適。

カタログ PDF
