Senarai Perkhidmatan

Pin Board Jig

Kami adaah perintis dalam In-Circuit Tester. Semua jenis ICT jig adallah dibuat oleh syarikat kami (Termasuk reka bentuk). Single side, double side jig, Fine Pitch Probe jig (Note 1), jig ICT maker lain (Note 2), semua boleh digilang.

Note 1: Fine Pitch Probe Jig
Probe jenis coil spring. Praktikal pictch minimum adalah kira-kira 1.3 mm untuk Fine Pitch Probe jig. Pin boleh menegak dalam 0.5 mm pictch.
Ia efektif untuk Short Check di antara 0.5mm pitch IC lead dan mikroskopik chip Iead Iift up.

Note 2: Shindenshi, Hioki, Tescon, Pulstec, Takaya, etc. boeh dibuat.
Bergantung kepada model daripada maker yang disebut di atas, ada kemungkinan kami tidak dapat support. Untuk maklumat lanjut, sila hubungi wakil jualan.

---

Rangkaian Produk

Single Side Jig

• Contact Pin degan solder side (Di bawah) dibuat untuk In-Circuit Tester fixture.

• Bahagian atas jig terdiri daripada press bar tetap, maka kos pembuatan adalah rendah.

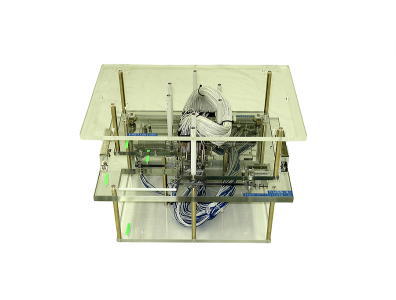

Double Side Jig ・ Double Side Jig Khas

• Fixture untuk In-Circuit Tester fixture, dimana contact pin solder side (Bawah) dan komponen side (Atas), contact dua side.。

• Pin di atas jig biasanya sambung ke connector di bawah dengan menggunakan interface pin.

• Untuk single side Pin Board, oleh kerana tekanan mungkin dikenakan di atas Mounting PCB, dengan know-how kami tersendiri, kami memastikan keselamatan dalam contact

Fine Pitch Probe Fixture

• Konvensional pin contact menyerah pada pitch yang kurang daripada 1.27mm. Ini adalah pin yang amat halus dapat menampungi keadaan ini.

• Oleh kerana pin bergaris pusat 0.3, susunan siri 0.6mm, susunan berperingkat 0.5mm, pin menegak boleh dilakukan.

• Kami mempunyai rekod prestasi yang terbukti untuk QFP lead, Chip Fillet contact

• Dalam spesifikasi kini, ia menjadikan struktur penyelenggaraan yang senang

Conact Probe

img_item_8.jpg へのリンクKami menguruskan produk Organ dan Ingan
img_item_9.jpg へのリンクimg_item_12.jpg へのリンク

Plate Pembuangan Fluks

• Sanga berkesan untuk masaalah contact Pin Board jig

• Untuk menanggalkan fluks dan kotoran yang terkumpul di hujung pin.

• Substract berlaminasi kaca resin sintetik adalah lapisan getah silikon di permukaan. Perlu diingatkan bahawa permukaan pelekat ini boleh dicuci berulangkali dengan alkohol.

• Ia boleh support double side jig

• Prestasi yang cemerlang dalam rintangan elektrik statik

• Saiz minimum 50mm × 50mm, Saiz maksimum 350mm × 500mm, Ketebalan 1.0 mm ~ 2.0 mm

• Bergantung kepada keperluan pelanggan, kami memproseskan saiz disebutkan di atas. (Garis bentuk PCB, ketebalan lapis getah silikon dan kelikatan). Sila menghubungi kami.

---
